Назначение
Разъединители серии РВЗ на номинальное напряжение 10 кВ токи 400, 630 и 1000 А предназначены для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, а также заземления отключенных участков при помощи заземлителей.
Конструкция

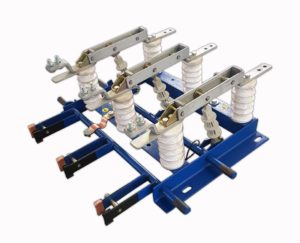

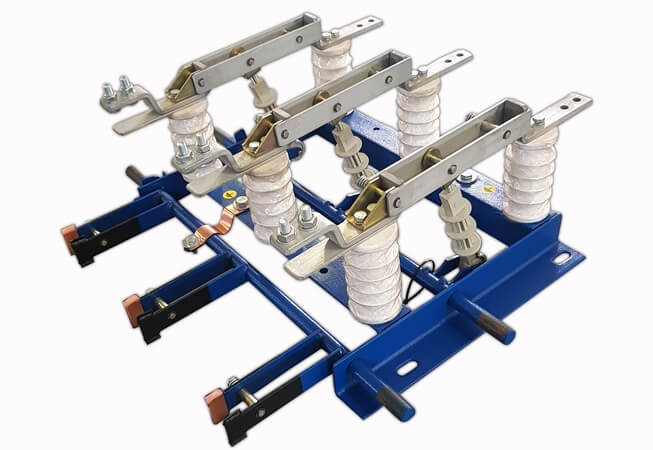

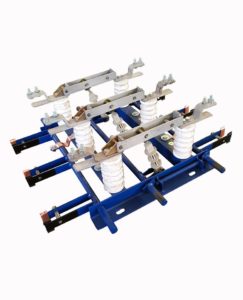

По конструкции разъединители серии РВЗ вертикально-рубящего типа и имеют одно и трехполюсное исполнение на общей раме.
Разъединители состоят из цоколя (рамы), опорных изоляторов, контактной системы, тяговых изоляторов и заземлителей (при их наличии).
На раме разъединителя расположен приводной вал с рычагами, предназначенный для оперирования контактными ножами.
При наличии заземлителей на цоколе ближайшего к приводу разъединителя устанавливается механическая блокировка, препятствующая включению заземлителей при включенных главных ножах и наоборот.
Заземлители состоят из стальных пластин, приваренных к валу, и закрепленных на них медных ламелей. При включении заземлителей ламели входят в контакт, выполненный в виде шины, закрепленной под неподвижным контактом.
Контактное давление в осевом и разъемном контактах осуществляется пружинами.
Главные ножи управляются ручным приводом ПР-ЗУЗ или электро двигательным приводом ПД—14УХЛ1.
Заземлители управляются ручным приводом ПР-ЗУЗ.
Структура условного обозначения
Расшифровка условного обозначения разъединителя РВЗ-10/400 I УХЛ2:
РВЗ — Разъединитель внутренней установки с заземляющими ножами
10 — номинальное напряжение, кВ
400 — номинальный ток, А
I — тип исполнения:
I — заземляющие ножи со стороны разъемных контактов
II — заземляющие ножи со стороны шарнирных контактов
III — заземляющие ножи с обеих сторон.
УХЛ2 — климатическое исполнение и категория размещения по ГОСТ 15150-69

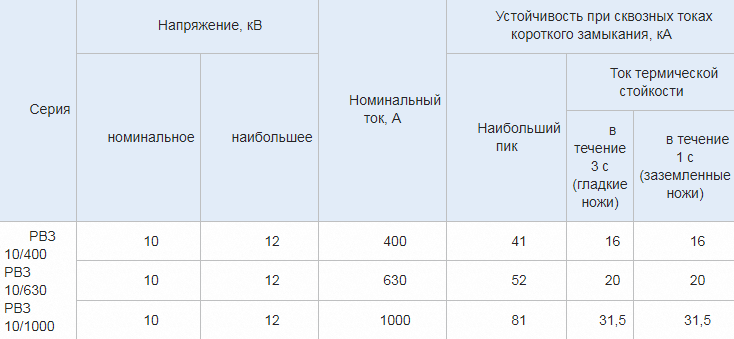

Технические характеристики
