Назначение
Разъединители серии РВЗ на номинальное напряжение 10 кВ токи 400, 630 и 1000 А предназначены для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, а также заземления отключенных участков при помощи заземлителей.
Конструкция

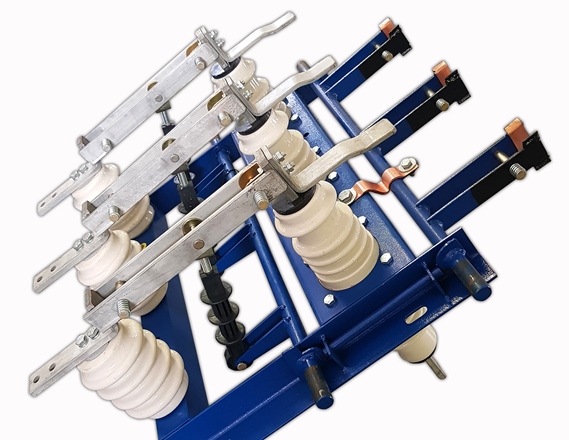

По конструкции разъединители серии РВЗ вертикально-рубящего типа и имеют одно и трехполюсное исполнение на общей раме.
Разъединители состоят из цоколя (рамы), опорных изоляторов, контактной системы, тяговых изоляторов и заземлителей (при их наличии).
На раме разъединителя расположен приводной вал с рычагами, предназначенный для оперирования контактными ножами.
При наличии заземлителей на цоколе ближайшего к приводу разъединителя устанавливается механическая блокировка, препятствующая включению заземлителей при включенных главных ножах и наоборот.
Заземлители состоят из стальных пластин, приваренных к валу, и закрепленных на них медных ламелей. При включении заземлителей ламели входят в контакт, выполненный в виде шины, закрепленной под неподвижным контактом.
Контактное давление в осевом и разъемном контактах осуществляется пружинами.
Главные ножи управляются ручным приводом ПР-ЗУЗ или электро двигательным приводом ПД—14УХЛ1.
Заземлители управляются ручным приводом ПР-ЗУЗ.
Технические характеристики
Параметры: РВЗ–10/400 МУХЛ2 — РВЗ–10/630 МУХЛ2 — РЗВ–10/1000 МУХЛ2
Номинальное напряжение (наибольшее рабочее напряжение), кВ 10(12)- 10(12) -10(12)
Номинальный ток, А — 400 — 630 — 1000
Ток термической стойкости, кА — 16 — 20 — 31,5
Ток электродинамической стойкости, кА — 40 — 50 — 80
Время протекания тока термической стойкости:
— для главных ножей, с 3 — 3 — 3
— для заземлителей, с 1 — 1 — 1
Масса, кг — 36 — 38 -70
