Назначение

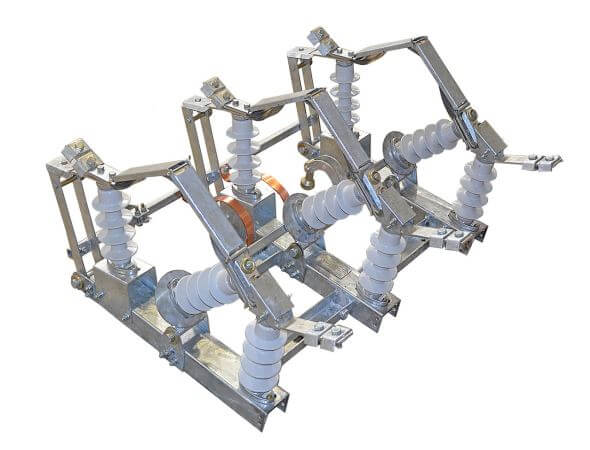

Разъединитель наружной установки серии РЛК предназначен для включения и отключения обесточенных участков электрической цепи высокого напряжения, токов холостого хода трансформаторов, зарядных токов воздушных линий, а также заземления отключенных участков цепи при помощи встроенных заземлителей.
1.Номинальное напряжение кВ. — 10
2.Наибольшее рабочее, кВ — 12
3.Номинальный ток, А.400 (630)
4.Номинальный кратковременный выдерживаемый ток (термическая стойкость), кА. 10
5.Наибольший пик номинального кратковременного тока (электродинамическая стойкость), кА — 25
6.Сопротивление постоянному току главного контура — 100х10-6
7.Испытательное одноминутное напряжение промышленной частоты, кВ — 42
— Р — разъединитель
— Л — линейный
— К — качающегося типа
— В — для вертикальной установки
— 10 номинальное напряжение кВ.
— 400(630) номинальный ток, А.
— I, II, III количество и расположение заземляющих ножей ( I-вал заземляющих ножей со стороны неподвижного контакта, II-вал заземляющих ножей со стороны подвижного контакта, III- 2 вала заземляющиих ножей)
— IV степень занрязнения по ГОСТ 9920
— У климатическое исполнение по ГОСТ 15150-69
-1 категория размещения по ГОСТ 15150-69
Рама и детали разъединителя имеет покрытие как порошковой краской так и цинком (методом горячего цинкования.)
